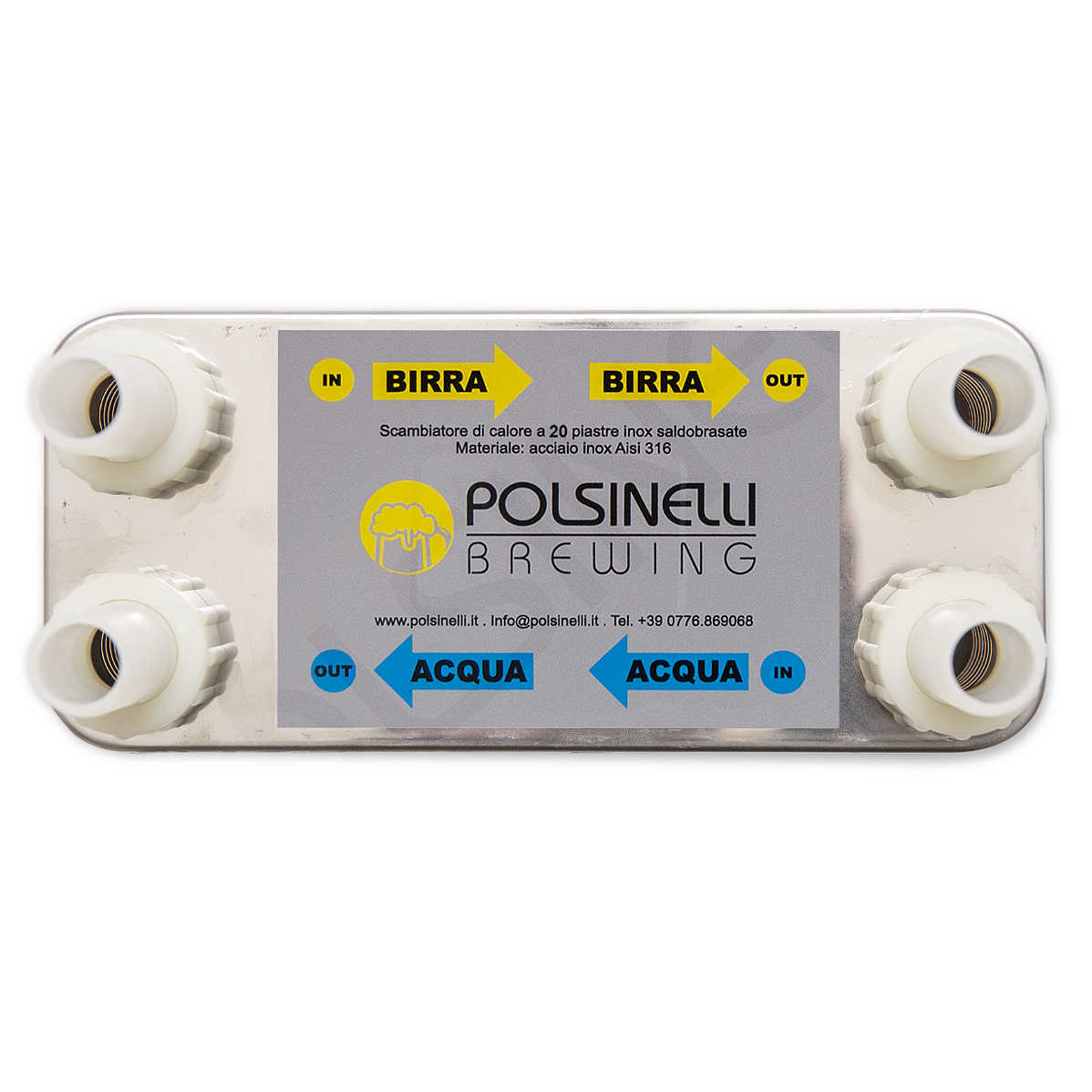

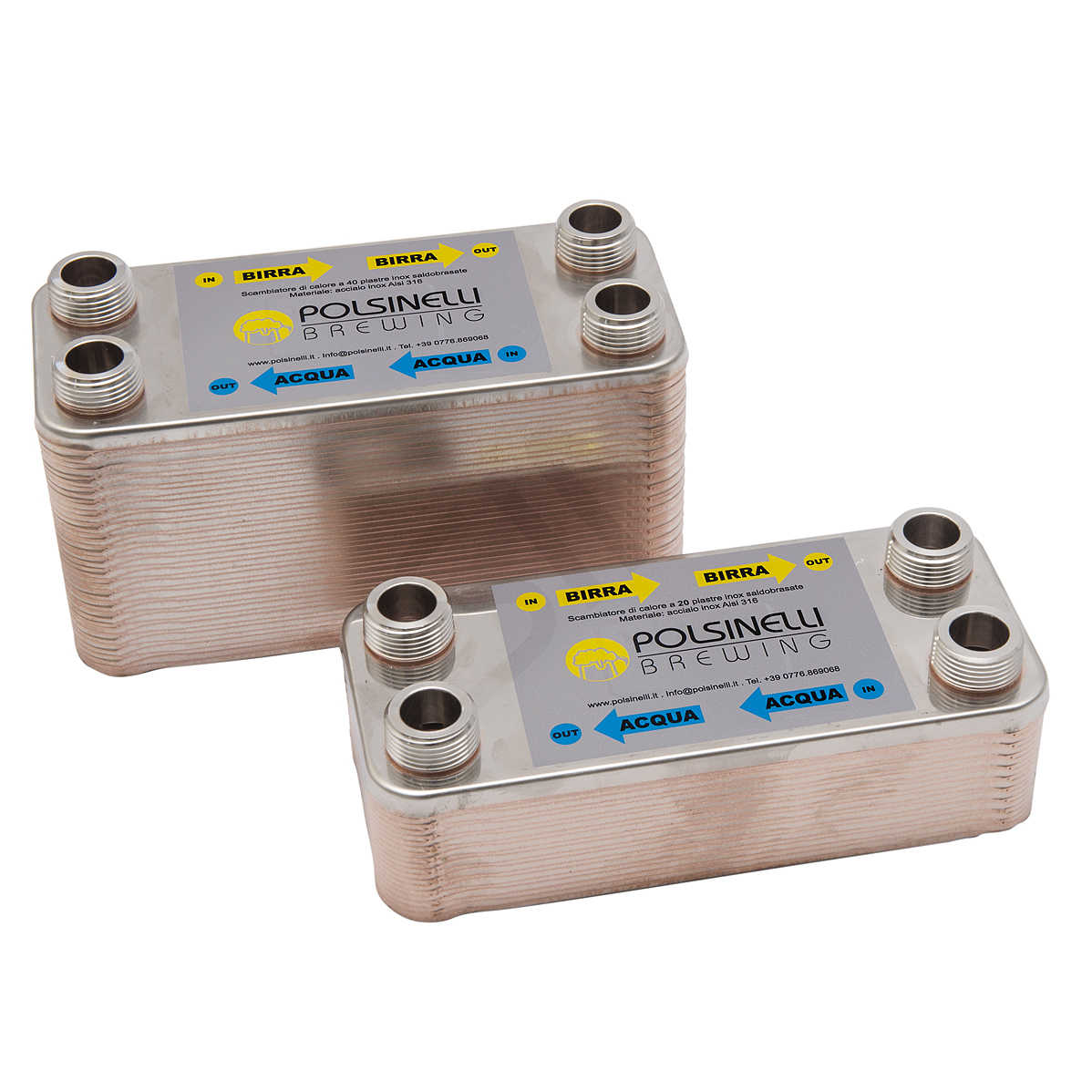

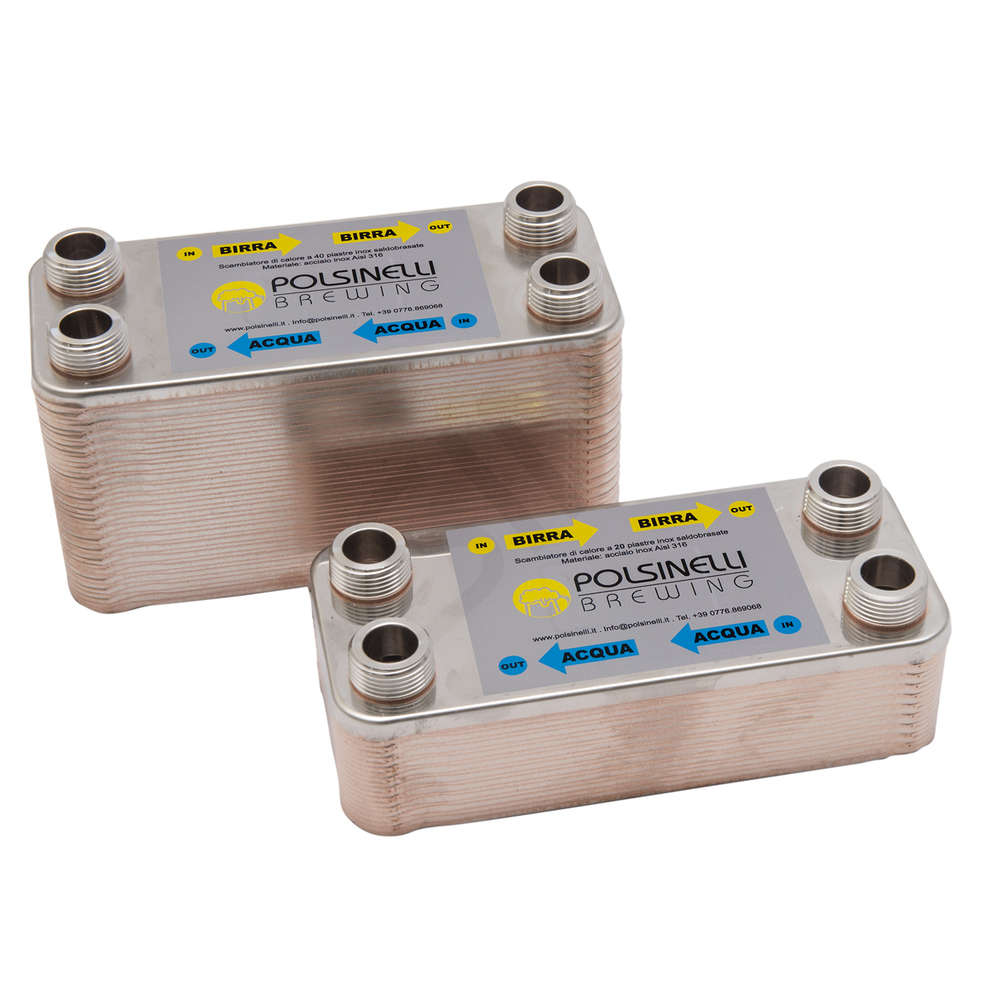

Trocador de calor brasado de 20 placas
Descrição
Trocador de calor brasado de 20 placas

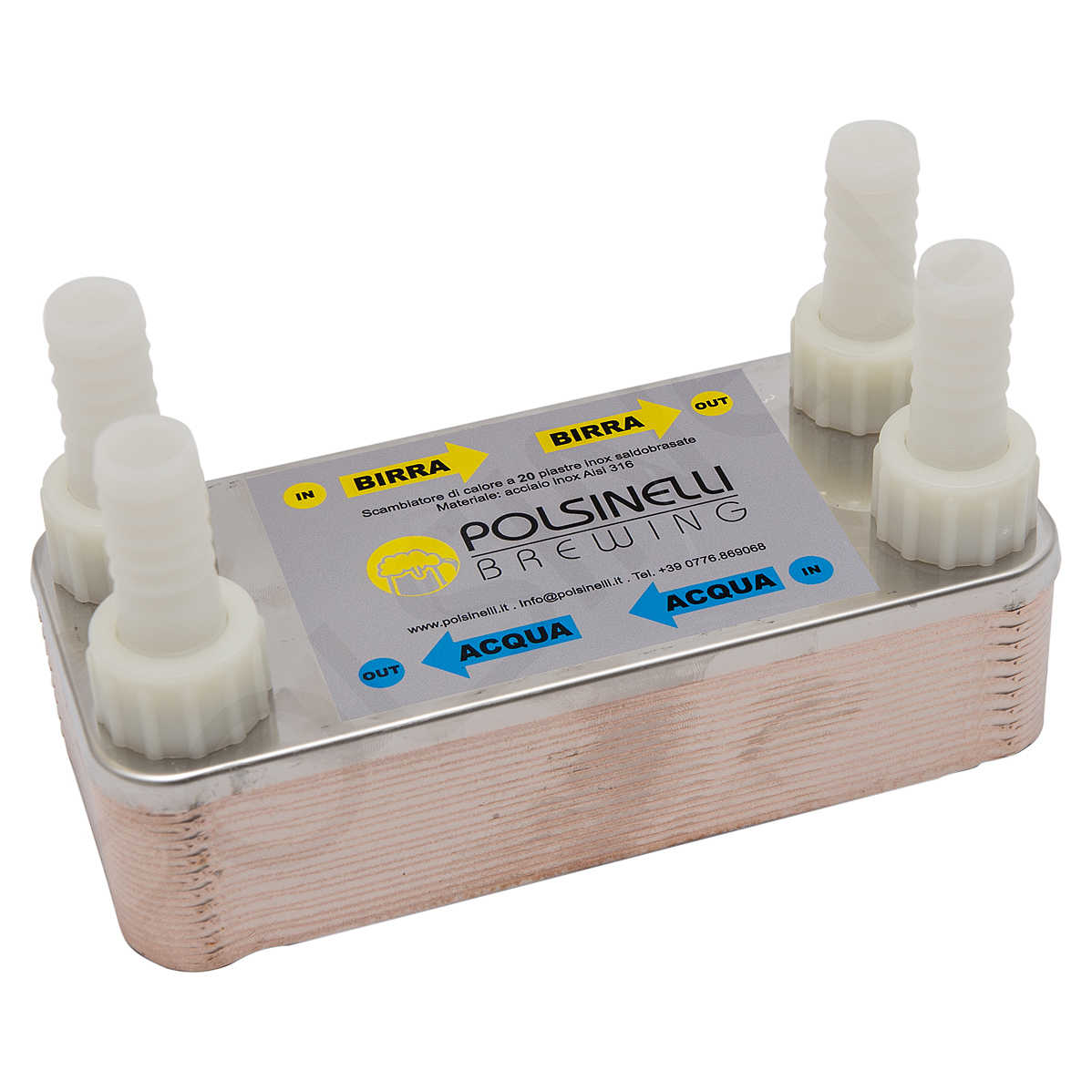

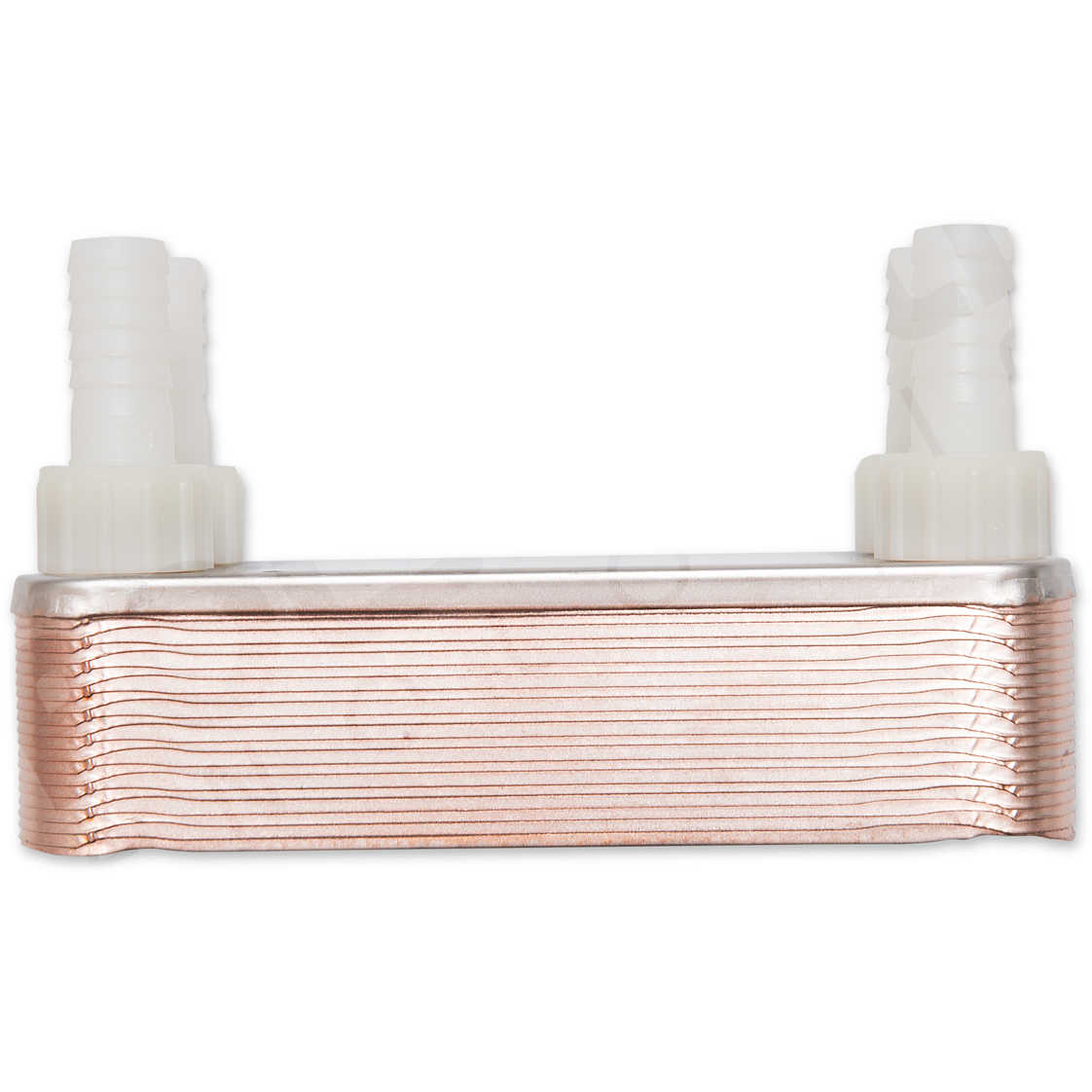

Com suporte para mangueira de 20 mm de diâmetro
Trocador de calor de placas brasadas, constituído por um conjunto de placas corrugadas sem juntas, soldadas entre si por brasagem de cobre em fornos a vácuo.
Princípio de funcionamento
Os permutadores de calor de placas brasadas são utilizados numa ampla variedade de áreas, desde aplicações civis para a produção de água quente sanitária, até aplicações industriais para o arrefecimento de máquinas-ferramenta e em refrigeração como evaporadores/condensadores.
Eles operam com configurações de fluxo paralelo. Os dois fluidos sempre circulam em contracorrente em circuitos separados. As posições de entrada e saída podem ser escolhidas livremente pelo instalador, desde que o fluxo em contracorrente seja mantido.
Não utilize com substâncias agressivas (ácidos, amônia, água do mar) que possam corroer o cobre usado na brasagem.
Vantagens
Altas pressões e temperaturas: a ausência total de juntas permite atingir pressões e temperaturas de funcionamento extremamente elevadas.
Tamanho compacto: a integração da estrutura de contenção no conjunto de placas durante o processo de brasagem permite uma alta troca de calor com dimensões muito reduzidas.

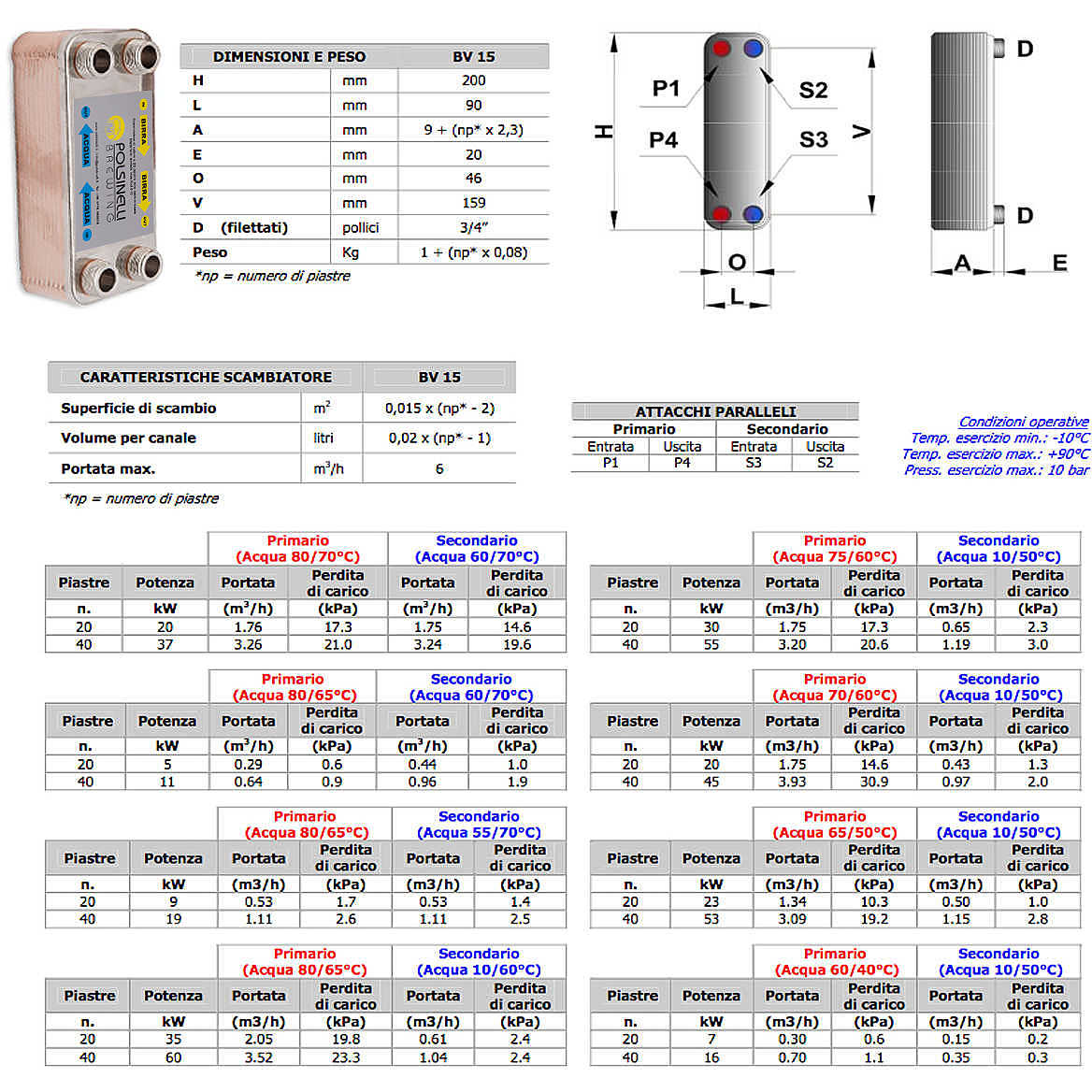

Características:
- superfície de troca: 0,27 m 2
- Volume por canal: 0,38 litros
- alcance máximo: 6 m 3 /h
Materiais:
- Placas: aço inoxidável AISI 316L
- Conexões: aço inoxidável AISI 304
- brasagem: cobre 99,9%
Dimensões e peso:
- altura: 200 mm
- largura: 90 mm
- comprimento: 55 mm
- Diâmetro da conexão roscada para gás: 3/4"
- Peso: 2,6 kg
Condições de funcionamento:
- Pressão máxima de operação: 10 bar
- Temperatura mínima de operação: -10 °C
- temperatura máxima de operação: +90 °C
Para resfriamento rápido; com conexão de mangueira
LIMPEZA E SANITIZAÇÃO
Para limpeza/detergente, recomenda-se intervir imediatamente após o uso, para evitar que os resíduos sequem e se incrustem nas paredes e espaços internos do trocador de calor:
- Enxágue com água, de preferência morna.
- Para remover o calcário, faça circular uma solução de água morna e sabão alcalino (à base de soda), como por exemplo:vidro neodersol
- Enxágue com água.
- Guarde o trocador de calor em um local limpo e seco.
Para higienização (a ser realizada antes do próximo uso):
- circular uma solução de água e ácido peracético Para 15 minutos, se a solução estiver diluída a 3x1000 (3 ml por litro), não é necessário enxaguar, mas se a solução estiver mais concentrada, enxágue com água limpa. Atenção: Durante esta fase, recomenda-se o uso constante de luvas, óculos de proteção e máscara.
- Agora o trocador de calor está pronto para ser usado novamente.
