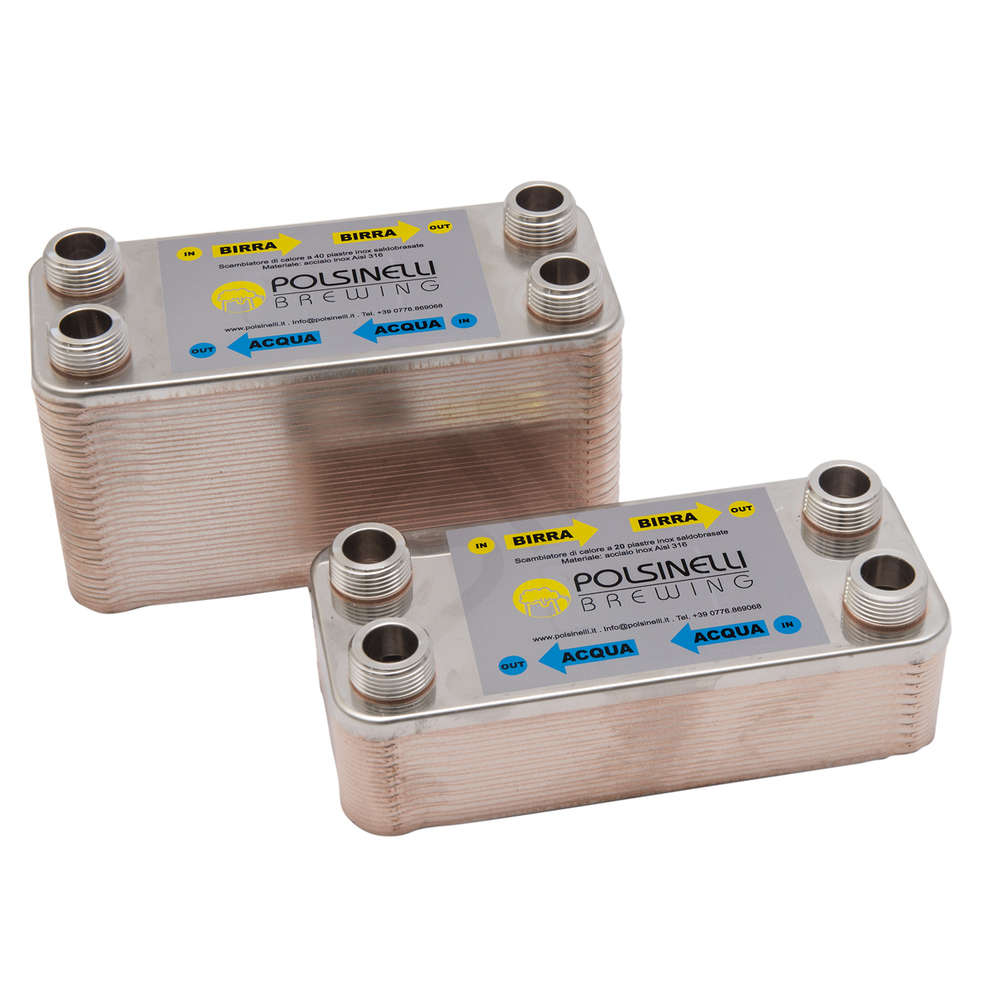

20-Platten-Löt-Wärmetauscher
Description
20-Platten-Löt-Wärmetauscher

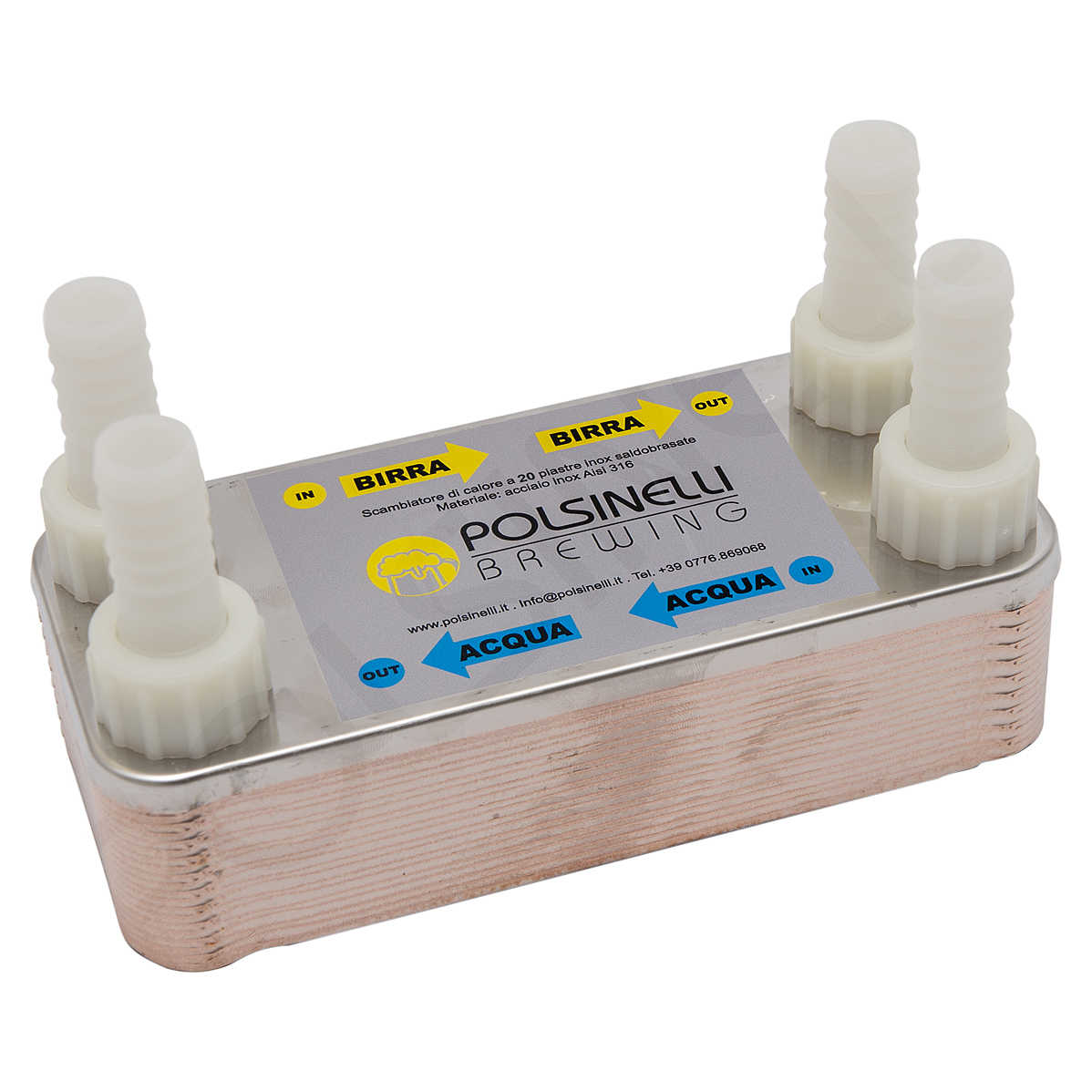

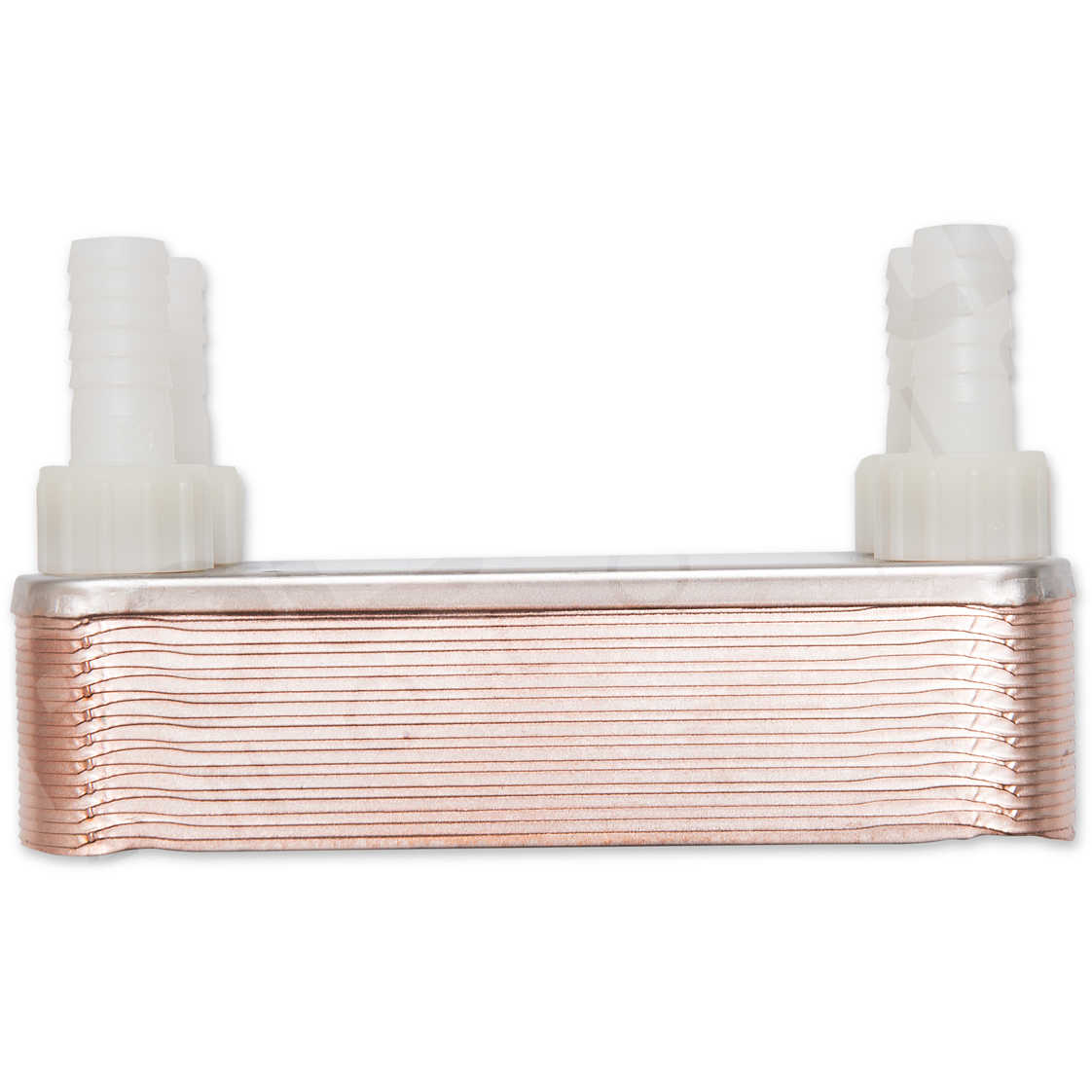

Mit Schlauchhalter mit 20 mm Durchmesser

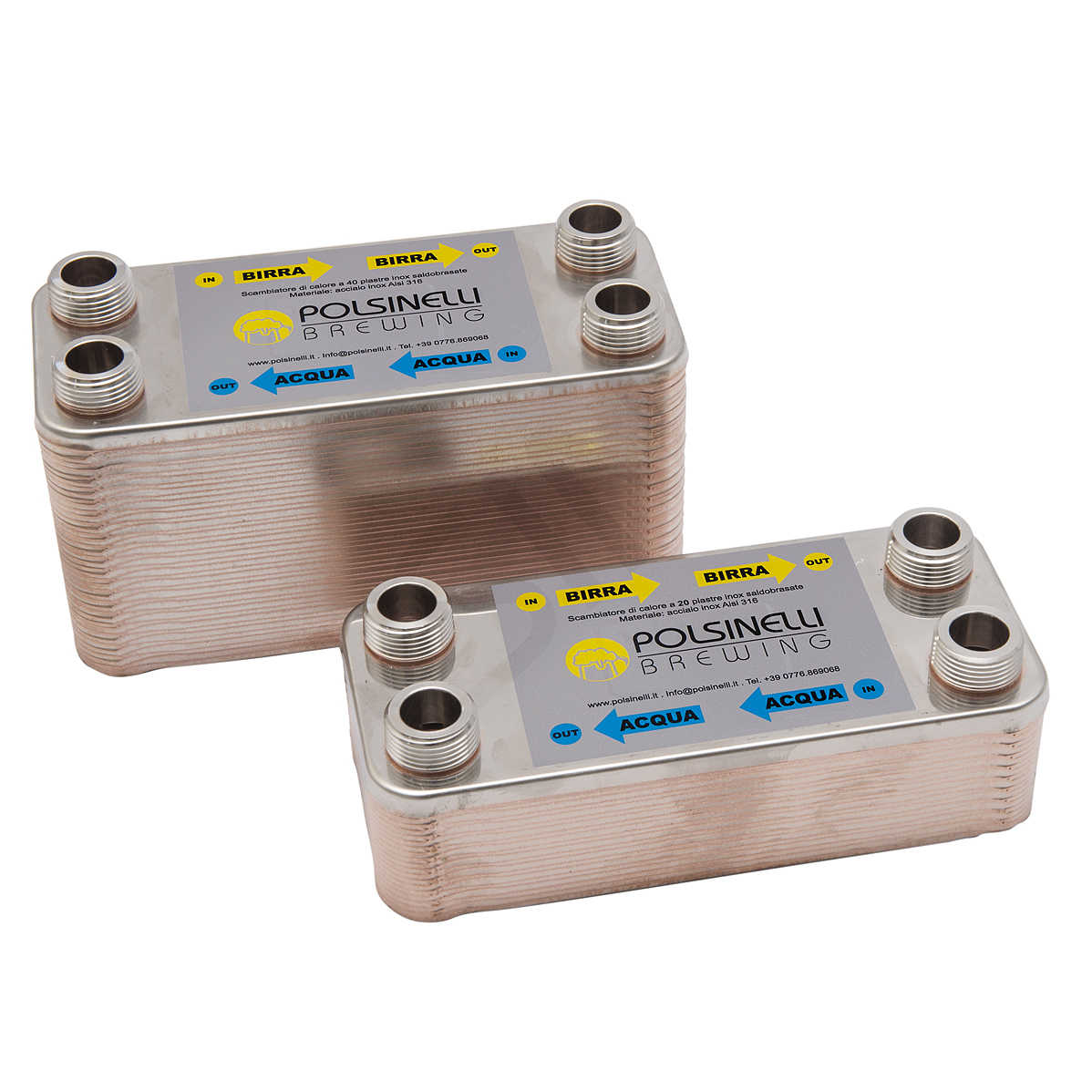

Gelöteter Plattenwärmetauscher, bestehend aus einem Paket gewellter Platten ohne Dichtungen, die durch Kupferlöten in Vakuumöfen miteinander verschweißt sind.
Funktionsprinzip
Gelötete Plattenwärmetauscher werden in einer Vielzahl von Bereichen eingesetzt, von zivilen Anwendungen zur Warmwasserbereitung bis hin zu industriellen Anwendungen zur Kühlung von Werkzeugmaschinen und in der Kältetechnik als Verdampfer/Kondensatoren.
Sie arbeiten mit Parallelströmungskonfigurationen. Die beiden Flüssigkeiten zirkulieren stets im Gegenstrom in getrennten Kreisläufen. Die Positionen von Ein- und Auslass können vom Installateur frei gewählt werden, solange der Gegenstrom gewährleistet ist.
Nicht in Verbindung mit aggressiven Substanzen (Säuren, Ammoniak, Meerwasser) verwenden, da diese das zum Hartlöten verwendete Kupfer korrodieren könnten.
Vorteile
Hohe Drücke und Temperaturen: Durch den völligen Verzicht auf Dichtungen können extrem hohe Betriebsdrücke und -temperaturen erreicht werden.
Kompakte Größe: Die Integration des Containment-Rahmens auf das Plattenpaket während des Lötprozesses ermöglicht einen hohen Wärmeaustausch bei sehr kleinen Abmessungen.
Eigenschaften:
- Austauschfläche: 0,27 m 2
- Volumen pro Kanal: 0,38 Liter
- Maximale Reichweite: 6 m 3 /H
Materialien:
- Platten: Edelstahl AISI 316L
- Anschlüsse: Edelstahl AISI 304
- Hartlöten: Kupfer 99,9%

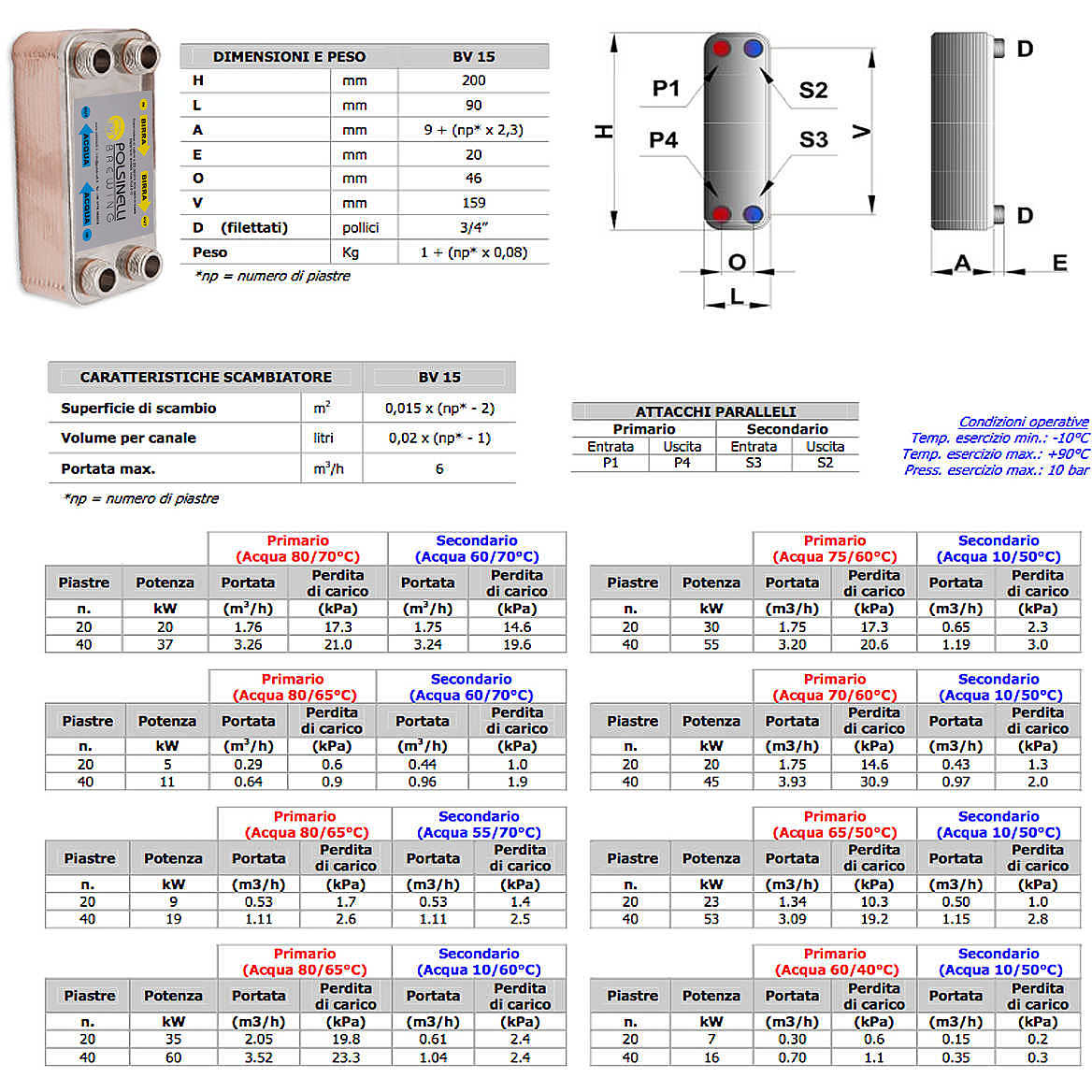

Abmessungen und Gewicht:
- Höhe: 200 mm
- Breite: 90 mm
- Länge: 55 mm
- Durchmesser des Gasgewindeanschlusses: 3/4"
- Gewicht: 2,6 kg
Betriebsbedingungen:
- Maximaler Betriebsdruck: 10 bar
- minimale Betriebstemperatur: -10 °C
- Maximale Betriebstemperatur: +90 °CC

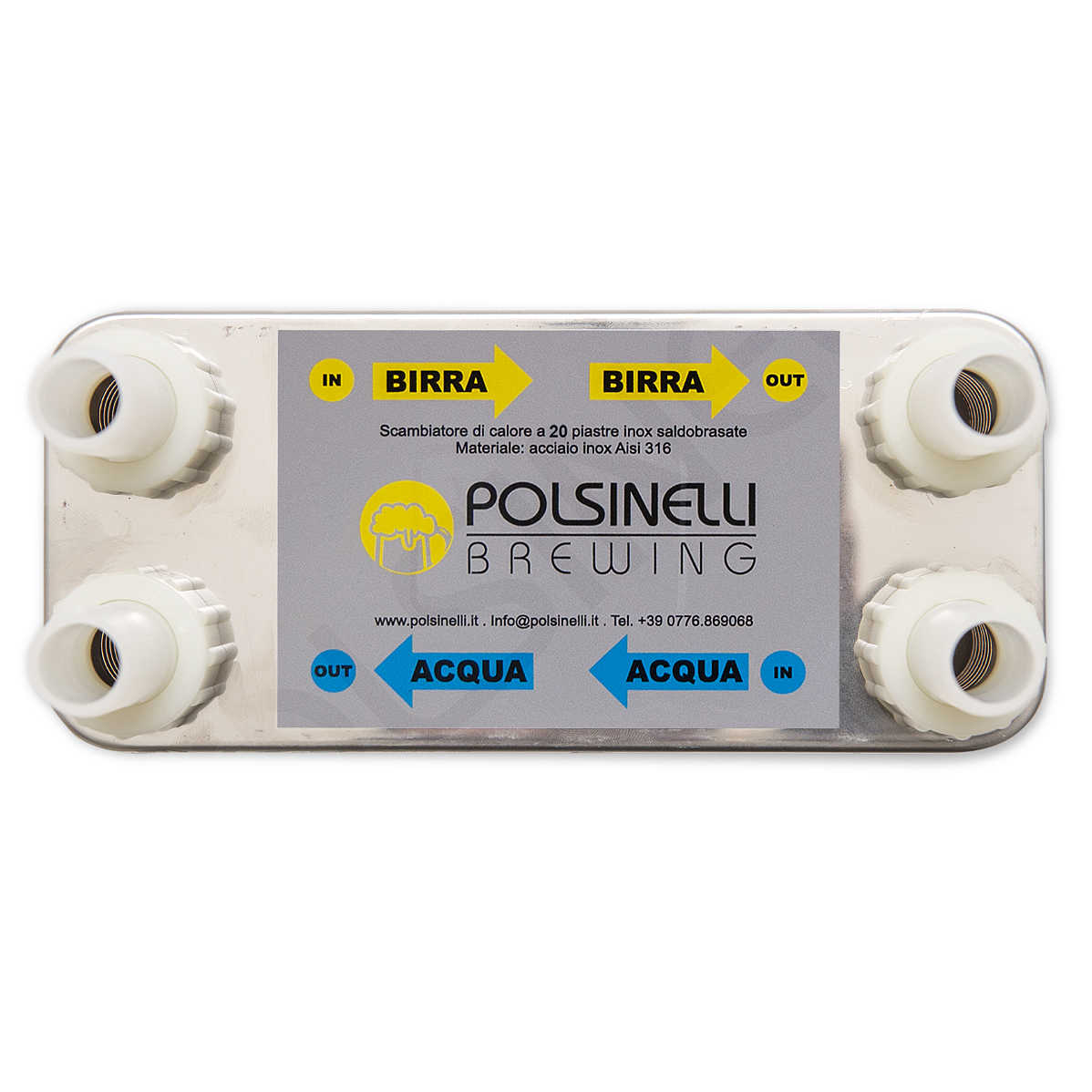

Zur Mostkühlung; mit Schlauchanschluss
REINIGUNG UND DESINFEKTION
Zur Reinigung/zum Waschen wird empfohlen, unmittelbar nach Gebrauch einzugreifen, um zu verhindern, dass sich Mostrückstände an den Wänden und im Inneren des Wärmetauschers ablagern und verkrusten:
- Mit Wasser, vorzugsweise warmem, abspülen.
- Eine Lösung aus warmem Wasser und alkalischer Seife (auf Natronbasis) zirkulieren lassen, um Kalkablagerungen zu entfernen, z. B.Neodersol-Glas
- Mit Wasser abspülen
- Bewahren Sie den Wärmetauscher an einem sauberen und trockenen Ort auf.
Zur Desinfektion (vor dem nächsten Gebrauch durchzuführen):
- eine Lösung aus Wasser und Peressigsäure Bei einer Verdünnung der Lösung von 3x1000 (3 ml x Liter) ist bei einer Verdünnung von 15 Minuten kein Nachspülen erforderlich. Ist die Lösung jedoch konzentrierter, muss mit sauberem Wasser nachgespült werden. Achtung: Während dieser Phase wird empfohlen, stets Handschuhe, Schutzbrille und Maske zu tragen.
- Der Wärmetauscher ist nun wieder einsatzbereit.
