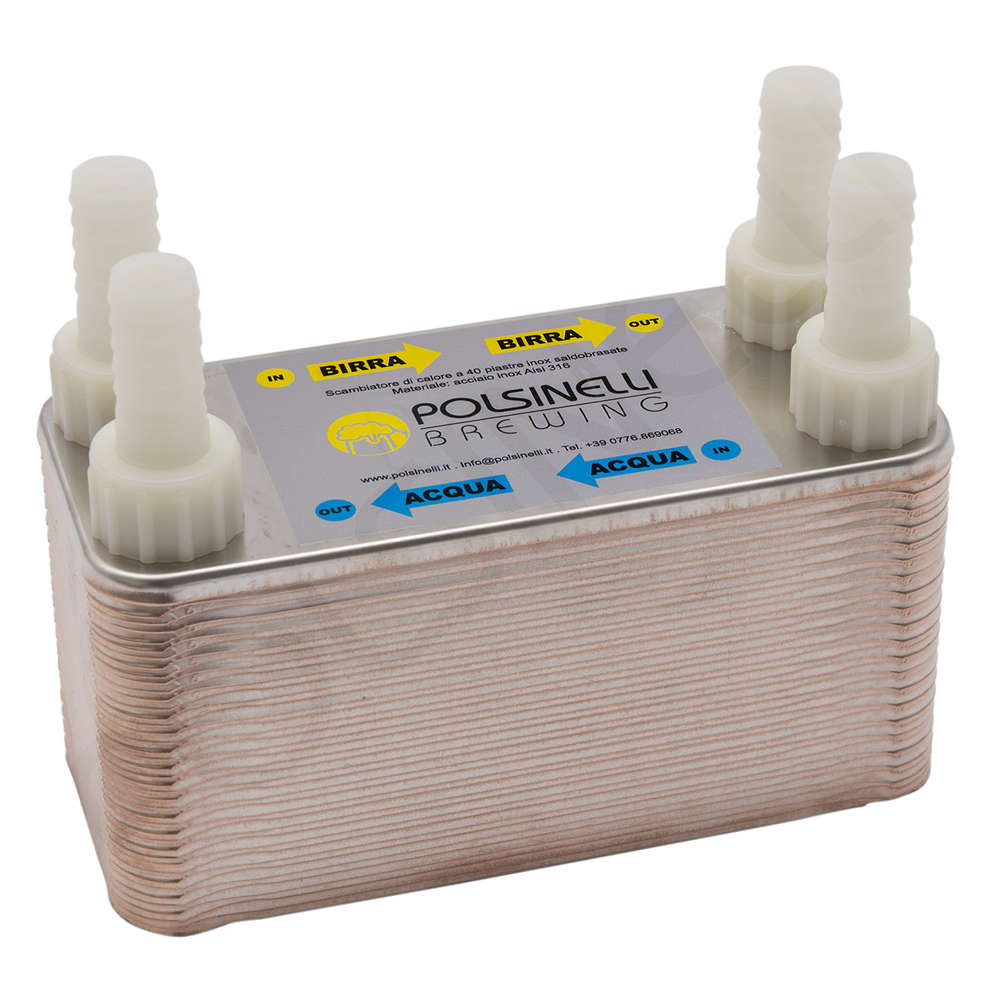

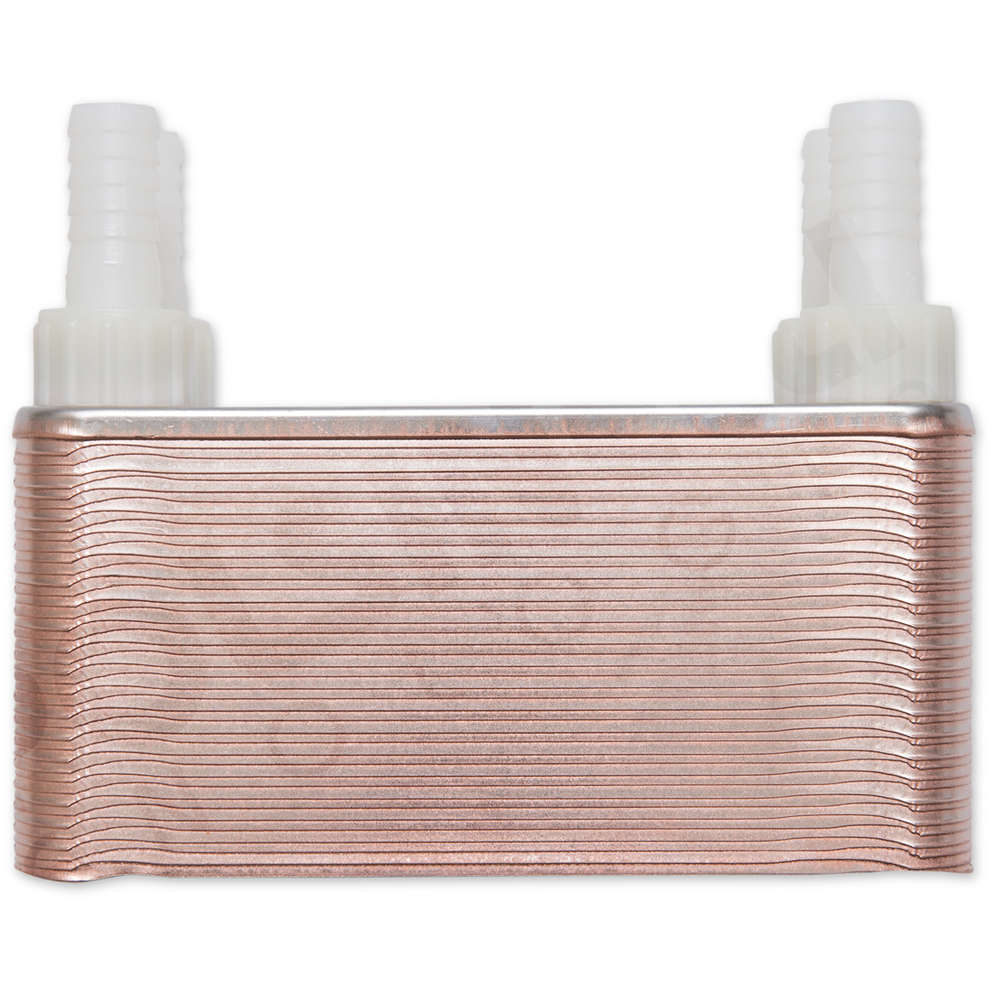

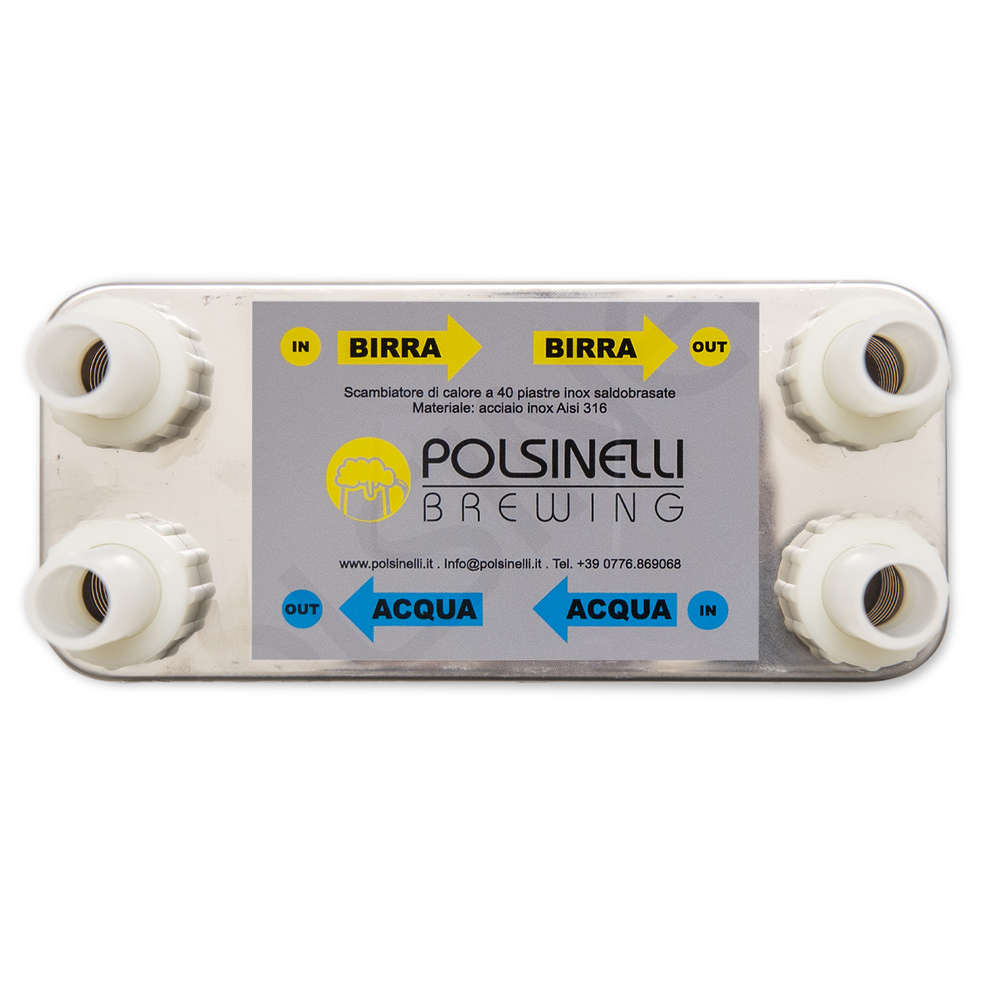

Der Wärmetauscher 40 gelöteten Platten
Beschreibung
Der Wärmetauscher 40 gelöteten Platten
Mit Schlauchanschluss Durchmesser 20 mm
Gelöteter Plattenwärmetauscher, bestehend aus einem Paket gewellter Platten ohne Dichtungen, die in Vakuumöfen durch Hartlöten zu Kupfer zusammengeschweißt werden.
Prinzip der Arbeitsweise
Die gelöteten Plattenwärmetauscher werden in den unterschiedlichsten Anwendungsbereichen eingesetzt, von zivil zur Erzeugung von Brauchwarmwasser, über industriell zur Kühlung von Werkzeugmaschinen bis hin zur Kältetechnik als Verdampfer/Kondensator. Sie arbeiten mit parallelen Durchflusskonfigurationen. Die beiden Fluide zirkulieren immer im Gegenstrom in getrennten Kreisläufen. Die Ein- und Auslasspositionen können vom Installateur frei gewählt werden, solange der Gegenstrom erhalten bleibt.
Nicht mit aggressiven Substanzen (Säuren, Ammoniak, Meerwasser) verwenden, die das zum Löten verwendete Kupfer angreifen könnten.
Vorteile
Hohe Drücke und Temperaturen: Das völlige Fehlen von Dichtungen ermöglicht das Erreichen extrem hoher Drücke und Betriebstemperaturen.
Reduzierte Abmessungen: Die Integration des Spalttopfs auf dem Plattenpaket während des Lötprozesses ermöglicht einen hohen Wärmeaustausch bei sehr reduzierten Gesamtabmessungen.
Merkmale:
- Austauschfläche: 0,57 m2
- Volumen pro Kanal: 0,78 Liter
- maximale Durchflussmenge: 6 m3/h
Materialien:
- Platten: rostfreier Stahl AISI 316L
- Anschlüsse: Edelstahl AISI 304
- Hartlöten: Kupfer 99,9%

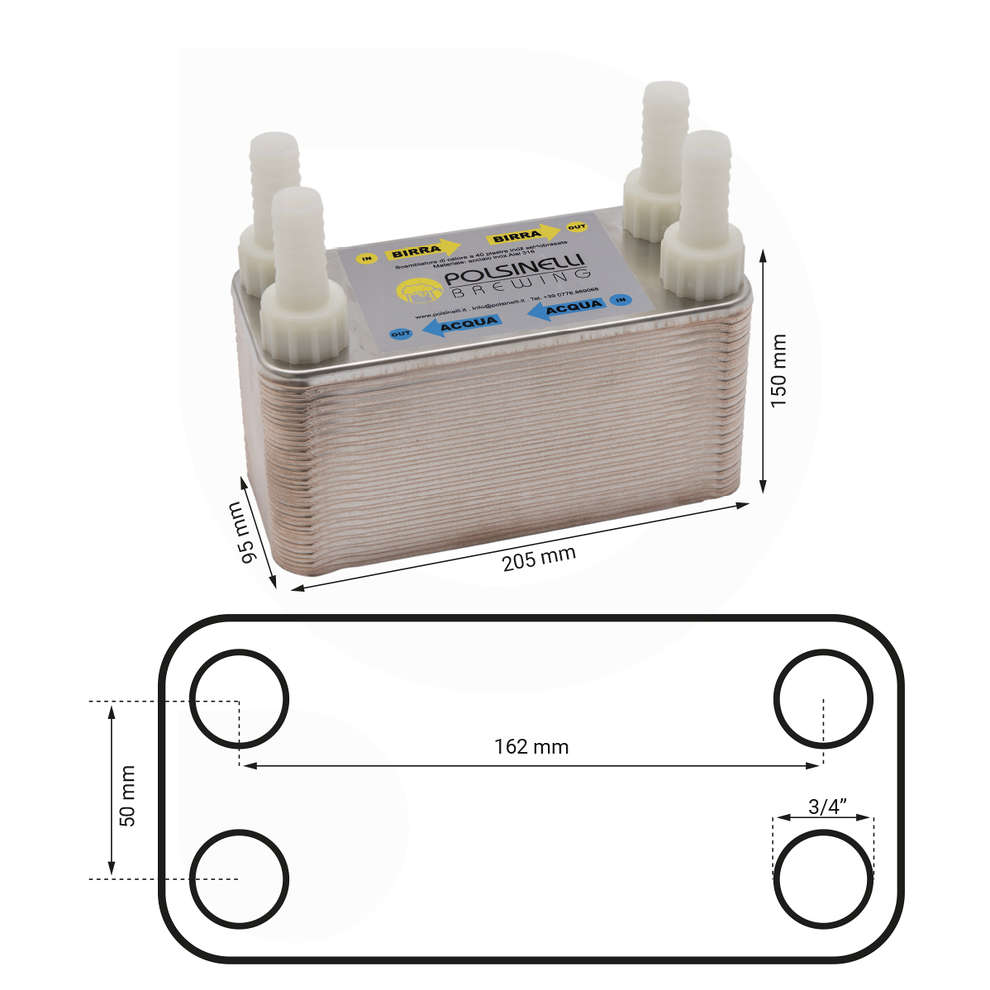

Abmessungen und Gewicht:
- Höhe: 150 mm
- Breite: 95 mm
- Länge: 205 mm
- Durchmesser der Gasanschlüsse mit Gewinde: 3/4"
- Gewicht: 2,8 kg
Betriebsbedingungen:
- maximaler Betriebsdruck: 10 bar
- Minimale Betriebstemperatur: -10 °C
- Maximale Betriebstemperatur: +90 °C
FAQ
Wie reinigt man den Wärmetauscher?
Bei der Reinigung
Wird empfohlen, sofort nach dem Gebrauch einzugreifen, um zu verhindern, dass Mostreste an den Wänden und inneren Zwischenräumen des Wärmetauschers antrocknen und verkrusten
- Mit Wasser, möglichst heiß, abspülen
- Eine Lösung aus lauwarmem Wasser und alkalischer Seife (auf Sodabasis) zum Entkalken zirkulieren lassen, z. B. Neodersol Glas
- Mit Wasser abspülen
- Lagern Sie den Tauscher an einem sauberen, trockenen Ort.
Zum Desinfizieren, (vor der nächsten Verwendung durchzuführen)
- Lassen Sie eine Lösung aus Wasser und Peressigsäure 15' lang zirkulieren. Wenn die Lösung auf 3x1000 (3ml x Liter) verdünnt ist, muss nicht gespült werden, aber wenn die Lösung konzentrierter ist, spülen Sie mit sauberem Wasser. Achtung: Es wird empfohlen, während dieser Phase immer Handschuhe, Schutzbrille und Maske zu tragen.
- Letzt ist der Tauscher wieder einsatzbereit.
